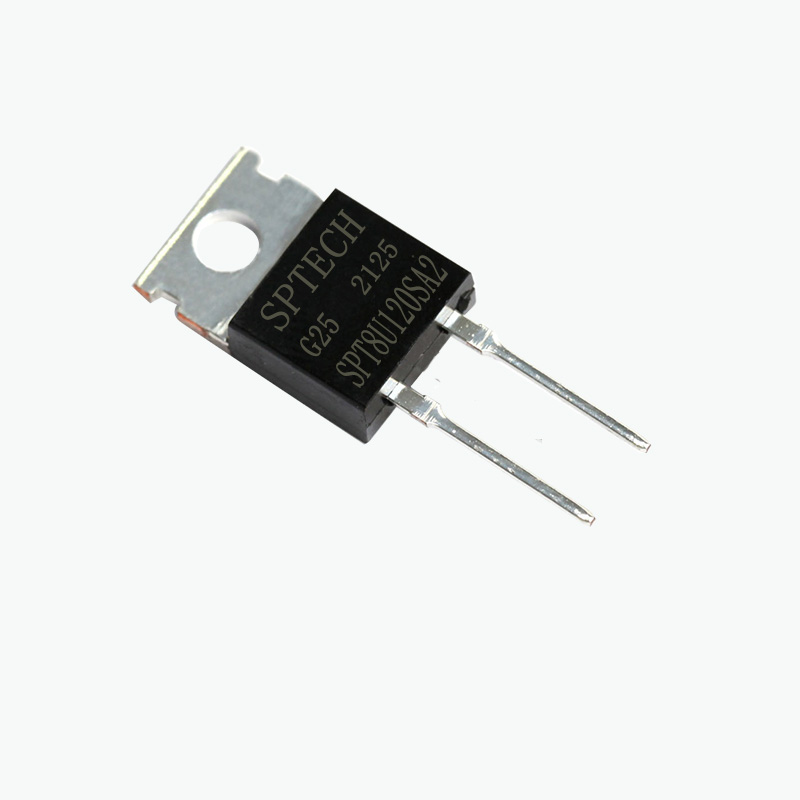

目前整個銷售市場上，汽車專用的二極管的品種規格齊全，包括有瞬態電壓抑制（TVS）、半導體放電（TSS）、普通整流（STD）、快速恢復（FR）、高效率（HER、UF）、超快速（SF）和肖特基（SKY），
SOD123、SMA、SMB、SMC、DO-41、DO-15、DO-17、DO-27、TO-220、TO-247、TO-3P、SOT-227等各種系列與多種封裝形式的二極管。
發光二極管在汽車上應用廣泛，典型應用實例如桑塔納、奧迪等汽車上的充電指示燈，就是一個由COLLINSELEX公司生產的GL1004G發光二極管。還有很多汽車上電子儀表中的顯示器也用到發光二極管。
且所示即為桑塔

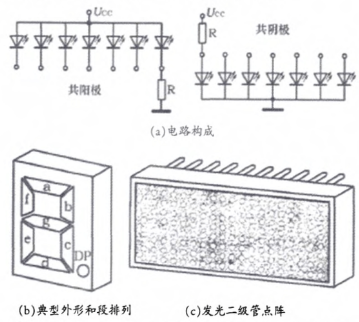

納2000上使用的74LS48型LED7段數碼顯示器的電路構成圖，所示為其典型外形和段排列。以共陽極型為例，7只發光二極管排列成“8”字形，各陽極接公共電源ucc的正極，控制各發光二極管的陰極通過電阻R
搭帙。即可顯示0~9十個數字。例如，點亮b、c兩段，顯示1；點亮a、b、c、d、e、f六段，顯示0等。利用發光二極管點陣構成的顯示屏幕，在微機控制下，還可以顯示各種靜態或動態文字、符號和圖像等，如圖1所示。
圖1
